சி.என்.சி இயந்திர கருவி வைத்திருப்பவர்களின் வகைகள் மற்றும் பண்புகள்

அறிமுகம்

துல்லியமான எந்திரத் துறையில்சி.என்.சி இயந்திர கருவிகள், கருவி வைத்திருப்பவர்கள் கருவிகள் மற்றும் இயந்திர கருவிகளை இணைக்கும் முக்கிய கூறுகள். சி.என்.சி எந்திரத்தில் நிபுணத்துவம் பெற்ற ஒரு நிறுவனமாக, பல்வேறு வகையான கருவி வைத்திருப்பவர்கள் எந்திர செயல்திறன், துல்லியம் மற்றும் தரம் ஆகியவற்றில் ஆழமான தாக்கத்தை ஏற்படுத்துகிறார்கள் என்பதை நாங்கள் நன்கு அறிவோம். பொதுவான வகைகளுக்கு உங்களை அறிமுகப்படுத்துகிறேன்சி.என்.சி இயந்திர கருவி வைத்திருப்பவர்கள்மற்றும் அவற்றின் தனித்துவமான பண்புகள் விரிவாக.

கருவி வைத்திருப்பவர்கள் வழக்கமாக எந்திர மையத்தின் சுழற்சியின் கருவி துளைக்கு ஏற்ப இரண்டு வகைகளாக பிரிக்கப்படுகிறார்கள்:

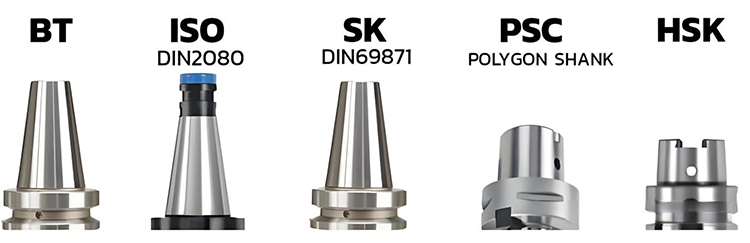

1. ஸ்பிண்டில் டேப்பருடன் யுனிவர்சல் டூல்ஹோல்டர் 7:24

7:24 டேப்பர் டூல்ஹோல்டர் பொருத்துதலுக்கு ஒரு தனி டேப்பர் மேற்பரப்பைப் பயன்படுத்துகிறார், மேலும் டேப்பர் கைப்பிடி நீளமானது. டேப்பர் மேற்பரப்பு ஒரே நேரத்தில் இரண்டு செயல்பாடுகளைச் செய்கிறது: சுழல் மையத்துடன் ஒப்பிடும்போது கருவித்தொகுப்பை நிலைநிறுத்துதல் மற்றும் இறுக்கமான சக்தி மூலம் முறுக்குவிசை கடத்துதல்.

7: 24 இன் டேப்பருடன் யுனிவர்சல் டூல்ஹோல்டர். பொதுவாக ஐந்து தரநிலைகள் மற்றும் விவரக்குறிப்புகள் உள்ளன:

(1) சர்வதேச தரநிலை IS0 7388-1 (IV அல்லது IT என சுருக்கமாக)

அம்சங்கள்:

உயர் பல்துறைத்திறன், DIN 69871 மற்றும் ANSI/ASME சுழல் டேப்பர் மெஷின் கருவிகளில் நிறுவப்படலாம்.

(2) ஜெர்மன் ஸ்டாண்டர்ட் டிஐஎன் 69871, சீன தரநிலை ஜிபி 10944

(JT, SK, DIN, DAT அல்லது DV என சுருக்கமாக)

அம்சங்கள்:

நிறுவல் பரிமாணங்கள் ஐஎஸ்ஓ 7388-1 கருவி வைத்திருப்பவர்களைப் போலவே இருக்கின்றன, ஆனால் டி 4 மதிப்பு பெரியது, இது நிறுவல் குறுக்கீட்டை ஏற்படுத்தக்கூடும்.

(3) அமெரிக்க தரநிலை ANSI B5.50

அம்சங்கள்:

இது ஒரு ஆப்பு உச்சநிலையைக் கொண்டிருக்கவில்லை, மேலும் டிஐஎன் 69871 மற்றும் ஐஎஸ்ஓ 7388-1 இயந்திர கருவிகளில் நிறுவ முடியாது, ஆனால் பிந்தைய இரண்டையும் அதில் நிறுவலாம்.

(4) ஜப்பானிய தரநிலை JIS B6339, (MAS BT, BT என குறிப்பிடப்படுகிறது)

அம்சங்கள்:

பி.டி. சமச்சீர் அமைப்பு மற்ற மூன்று கருவி வைத்திருப்பவர்களை விட அதிக வேகத்தில் மிகவும் நிலையானதாக ஆக்குகிறது.

(5) ஜெர்மன் ஸ்டாண்டர்ட் டிஐஎன் 2080 (என்.டி அல்லது எஸ்.டி என சுருக்கமாக)

பதற்றம் முறை: என்.டி வகை கருவி வைத்திருப்பவர் ஒரு பாரம்பரிய இயந்திர கருவியில் இழுக்கும் தடியால் இறுக்கப்படுகிறார், இது சீனாவில் எஸ்.டி என்றும் அழைக்கப்படுகிறது

2. சுழல் டேப்பருடன் கருவி வைத்திருப்பவர் 1:10

(1) எச்.எஸ்.கே கருவிப்பட்டி

எச்.எஸ்.கே வெற்றிட கருவி வைத்திருப்பவர்கள் அதிவேக எந்திரத்தின் போது அமைப்பின் விறைப்பு மற்றும் ஸ்திரத்தன்மையையும் தயாரிப்பு துல்லியத்தையும் மேம்படுத்தலாம், மேலும் கருவி மாற்று நேரத்தை சுருக்கி, அதிவேக எந்திரத்தில் முக்கிய பங்கு வகிக்கலாம்.

A, B, C, D, E, மற்றும் F போன்ற பல்வேறு விவரக்குறிப்புகளில் HSK கருவித்தொகுப்பாளர்கள் கிடைக்கின்றனர். அவற்றில், A, E மற்றும் F பொதுவாக எந்திர மையங்களில் (தானியங்கி கருவி மாற்றம்) பயன்படுத்தப்படுகின்றன.

அம்சங்கள்: இது 1:10 இன் குறிச்சொற்களைக் கொண்டுள்ளது மற்றும் இரட்டை பக்க தொடர்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது (அதாவது, டேப்பர் மற்றும் இறுதி முகம் ஒரே நேரத்தில் தொடர்பில் உள்ளன), அதிக விறைப்பையும் துல்லியத்தையும் வழங்குகிறது, குறிப்பாக அதிவேக வெட்டு சூழல்களுக்கு ஏற்றது.

(2) பி.எஸ்.சி டேப்பர் ஷாங்க் (ஐஎஸ்ஓ 26623)

ஒரு குறுகிய டேப்பர் வடிவமைப்பைப் பயன்படுத்துகிறது (வழக்கமாக 1:10 டேப்பர்), ஆனால் டேப்பர் மேற்பரப்பு தொடர்பு மூலம் சுழற்சியுடன் மட்டுமே இணைகிறது. சில மாதிரிகள் இறுதிப் முக தொடர்பை இணைக்கக்கூடும்.

அதிவேக சுழற்சியின் போது மையவிலக்கு சக்தியால் ஏற்படும் டேப்பர் மேற்பரப்பு அனுமதியின் மாற்றத்தை குறைப்பதே வடிவமைப்பு குறிக்கோள், ஆனால் அதன் பொருத்துதல் முறை HSK ஐ விட எளிமையானது மற்றும் முக்கியமாக TAPER மேற்பரப்பின் உராய்வு சக்தியை நம்பியுள்ளது.

முடிவு

ஒரு உற்பத்தியாளராகசி.என்.சி இயந்திர கருவி வைத்திருப்பவர்கள், பயனர்களுக்கு உயர்தர, உயர் செயல்திறன் கொண்ட கருவி கையாளுதல் தயாரிப்புகளை வழங்க நாங்கள் எப்போதும் கடமைப்பட்டுள்ளோம். ஆகையால், ஒவ்வொரு கருவி கைப்பிடியும் சி.என்.சி எந்திரத்தில் அதன் சிறந்த முறையில் செயல்பட முடியும் என்பதை உறுதிப்படுத்த, தயாரிப்பு வடிவமைப்பை மேம்படுத்துவதோடு தயாரிப்பு வகைகளை வளப்படுத்துகிறோம், பயனர்கள் திறமையான மற்றும் துல்லியமான எந்திர இலக்குகளை அடைய உதவுகிறது.
