ஆயில் சீல் RS தொடர்

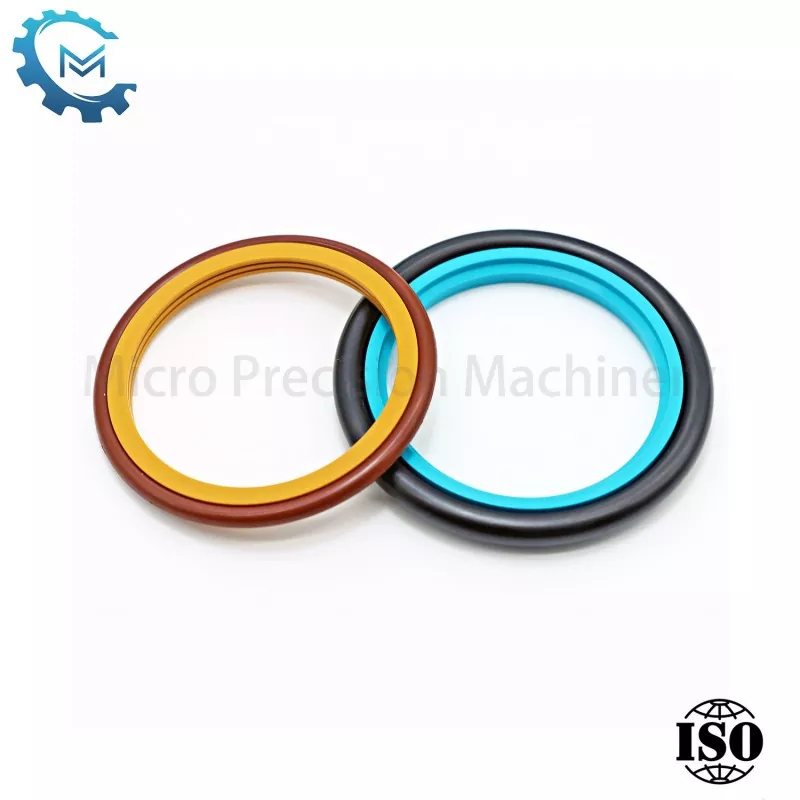

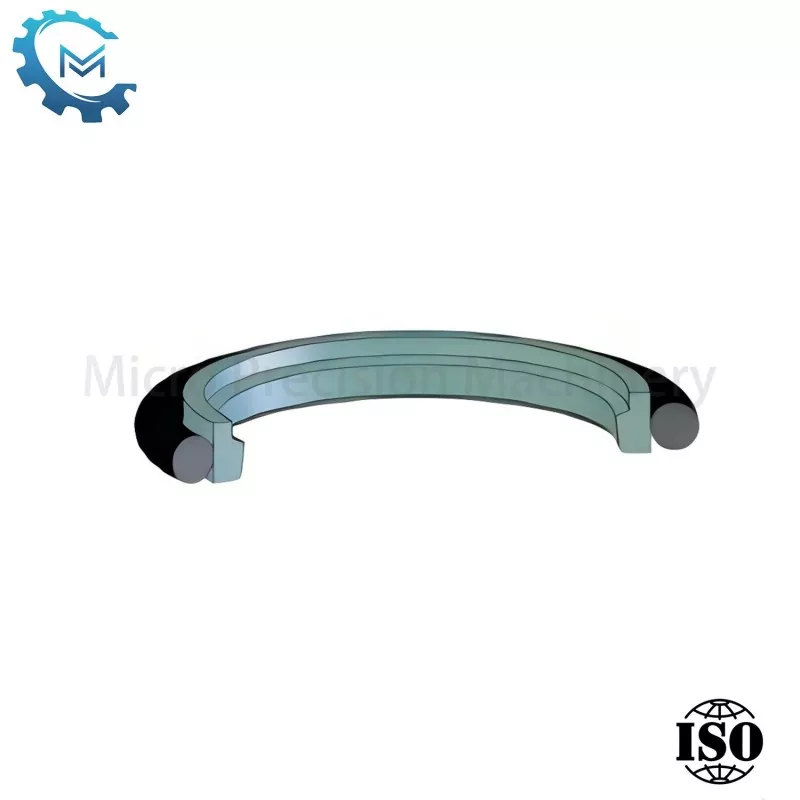

ஆயில் சீல் ஆர்எஸ் சீரிஸ், பிஸ்டன் ராட் ஒன்-வே சீலிங் ரிங் என்றும் அழைக்கப்படுகிறது, இது உடைகள் எதிர்ப்பு நிரப்பப்பட்ட பாலிடெட்ராஃப்ளூரோஎத்திலீன் PTFE வளையம் மற்றும் O-வகை ரப்பர் சீல் வளையம் ஆகியவற்றால் ஆனது. O-வகை மோதிரம் PTFE படி வளையத்தின் உடைகளை ஈடுசெய்ய நெகிழ்ச்சித்தன்மையை வழங்குகிறது மற்றும் ஒரு வழி சீல் விளைவை மட்டுமே கொண்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஹைட்ராலிக் சிலிண்டர்களில் பிஸ்டன் கம்பிகளுக்கான ஒற்றை நடிப்பு முத்திரைகள் முக்கியமான கூறுகள். இந்த முத்திரைகள் ஒரு திசையில் திரவக் கசிவைத் தடுக்க வடிவமைக்கப்பட்டுள்ளன. பிஸ்டன் கம்பி மற்றும் சிலிண்டர் வீடுகளுக்கு இடையில் ஒரு இறுக்கமான தடையை உருவாக்குவதன் மூலம் அவை செயல்படுகின்றன.

இந்த முத்திரைகளின் முறையான நிறுவல் மற்றும் பராமரிப்பு அவசியம். தேய்மானம் மற்றும் சேதத்திற்கான வழக்கமான ஆய்வு, ஹைட்ராலிக் சிலிண்டர் சீராக மற்றும் திரவ இழப்பு இல்லாமல் இயங்குவதை உறுதிப்படுத்த உதவுகிறது. சரியாக செயல்படும் போது, ஒற்றை நடிப்பு பிஸ்டன் கம்பி முத்திரைகள் ஹைட்ராலிக் கருவிகளின் ஒட்டுமொத்த செயல்திறன் மற்றும் நம்பகத்தன்மைக்கு பங்களிக்கின்றன.

தயாரிப்பு அளவுருக்கள்:

பள்ளம் மேற்பரப்பு பண்புகள்:

முடிக்கவும்	Rtmax (um)	ரா (உம்)
நெகிழ் மேற்பரப்பு	≤2.5	0.05 - 0.3
க்ரூவ் பாட்டம்	≤6.3	≤1.6
க்ரூவ் சைட்	≤15	≤3

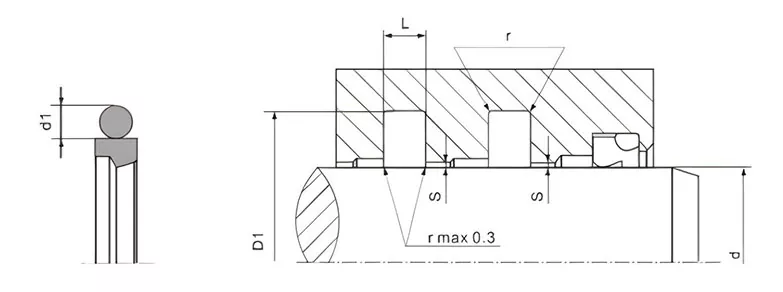

தண்டு விட்டம்	கீழே விட்டம்	அகலம்	வட்டமான மூலை	ஸ்மாக்ஸ்*			ஓ-ரிங்
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40 எம்பிஏ	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
